Ameba ARDUINO：RTL8722DM MINI 入門手冊
工作環境
AmebaD RTL8722DM MINI 開發板目前支持 Windows OS 32 位元和 64 位元（WIN7/8/10）、Linux OS（Ubuntu 18 LTS/20 LTS/最新）和 macOS 作業系統。請使用最新的作業系統版本以獲得最佳體驗。在本文檔中，請使用最新版本的 Arduino IDE（至少 1.8.12 版）。
AmebaD RTL8722DM MINI 介紹
Ameba是一個易於編程的微控制器平台，可用於開發各種物聯網應用程序。AmebaD有各種外圍接口，包括WiFi, GPIO INT, I2C, UART, SPI, PWM, ADC。通過這些接口，AmebaD可以連接LED、開關、壓力計、濕度計、PM2.5粉塵傳感器等電子元件。
Ameba所收集的數據可以通過WiFi無線上傳，並被智能設備上的應用程序使用，實現物聯網的應用。
AmebaD 和 Arduino UNO 的尺寸類似，如上圖所示。
# |

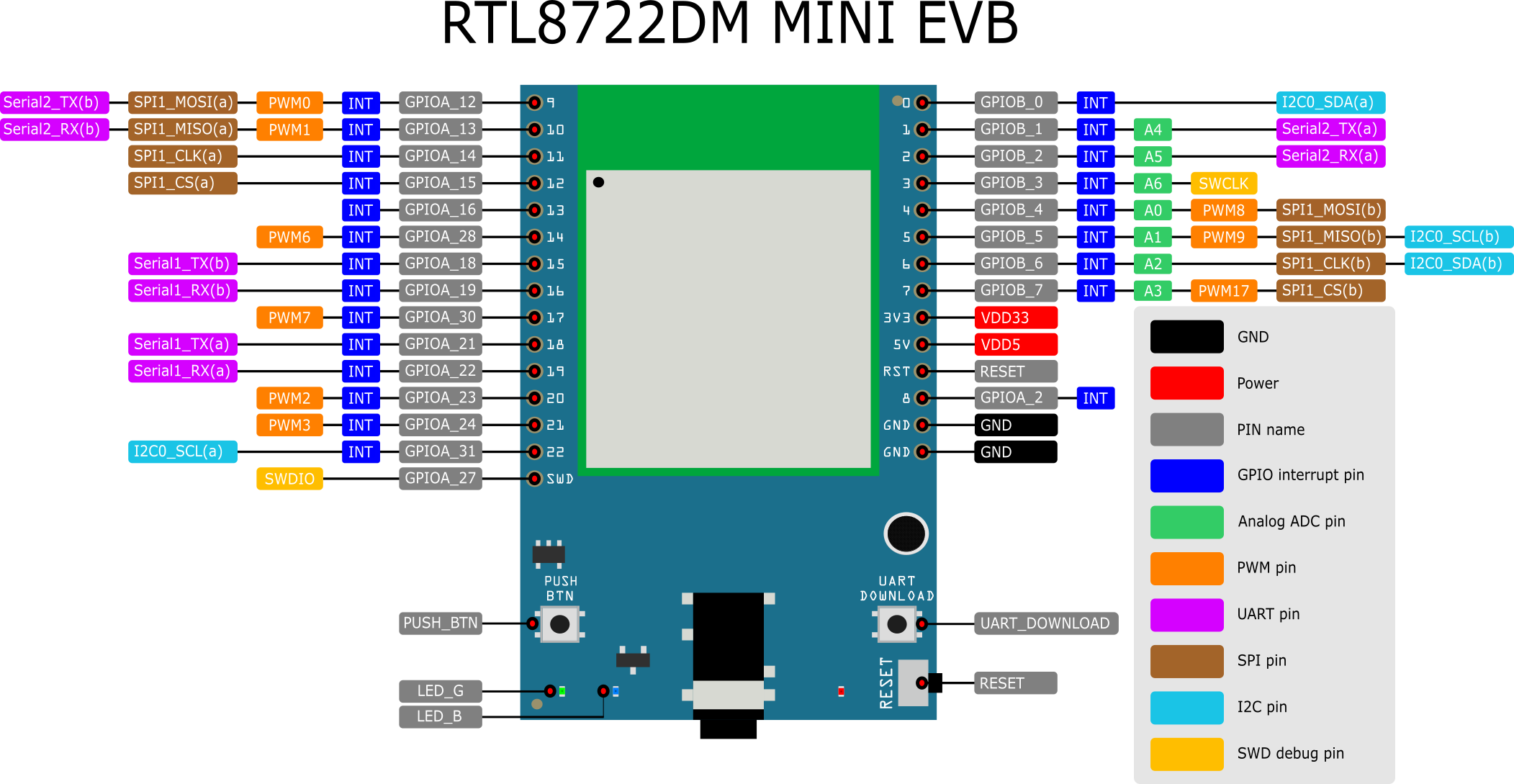

PIN name |
GPIO INT |
ADC |
PWM |
UART |
SPI |
I2C |
|---|---|---|---|---|---|---|---|
D0 |
GPIOB_0 |
✓ |
I2C0 SDA |
||||
D1 |
GPIOB_1 |
✓ |
A4 |
Serial2_TX |
|||
D2 |
GPIOB_2 |
✓ |
A5 |
Serial2_RX |
|||
D3 |
GPIOB_3 |
✓ |
A6 |
||||
D4 |
GPIOB_4 |
✓ |
A0 |
✓ |
|||
D5 |
GPIOB_5 |
✓ |
A1 |
✓ |
I2C0 SCL |
||
D6 |
GPIOB_6 |
✓ |
A2 |
I2C0 SDA |
|||
D7 |
GPIOB_7 |
✓ |
A3 |
✓ |
|||
D8 |
GPIOA_2 |
✓ |
|||||
D9 |
GPIOA_12 |
✓ |
✓ |
Serial2_TX |
SPI1_MOSI |
||
D10 |
GPIOA_13 |
✓ |
✓ |
Serial2_RX |
SPI1_MISO |
||
D11 |
GPIOA_14 |
✓ |
SPI1_CLK |
||||
D12 |
GPIOA_15 |
✓ |
SPI1_CS |
||||
D13 |
GPIOA_16 |
✓ |
|||||
D14 |
GPIOA_28 |
✓ |
✓ |
||||
D15 |
GPIOA_18 |
✓ |
Serial1_TX |
||||
D16 |
GPIOA_19 |
✓ |
Serial1_RX |
||||
D17 |
GPIOA_30 |
✓ |
✓ |
||||
D18 |
GPIOA_21 |
✓ |
Serial1_TX |
||||
D19 |
GPIOA_22 |
✓ |
Serial1_RX |
||||
D20 |
GPIOA_23 |
✓ |
✓ |
||||
D21 |
GPIOA_24 |
✓ |
✓ |
||||
D22 |
GPIOA_31 |
✓ |
I2C0 SCL |
設置開發環境
步驟一、安裝驅動程序
首先，通過 Micro USB 將 RTL8722DM MINI 連接到電腦:
步驟二、設置 Arduino IDE
並將以下網址粘貼到 “Additional Boards Manager URLs” 欄位:
https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json

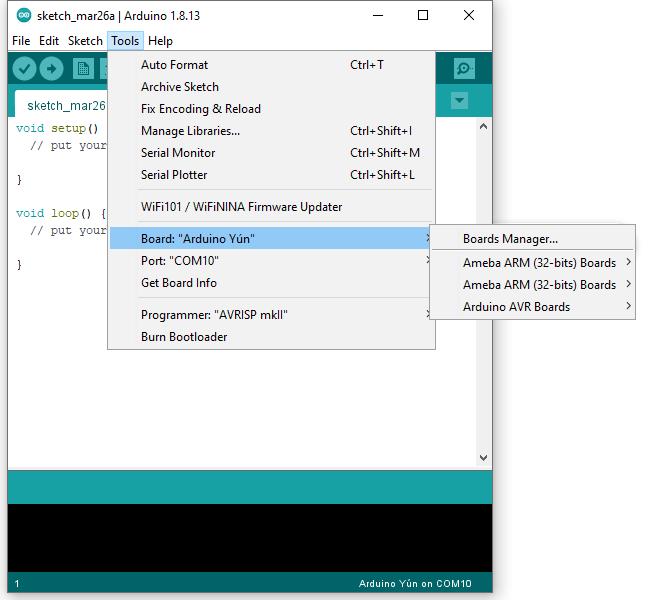

接下來，選擇 “Tools” -> “Board” -> “Boards Manager”:

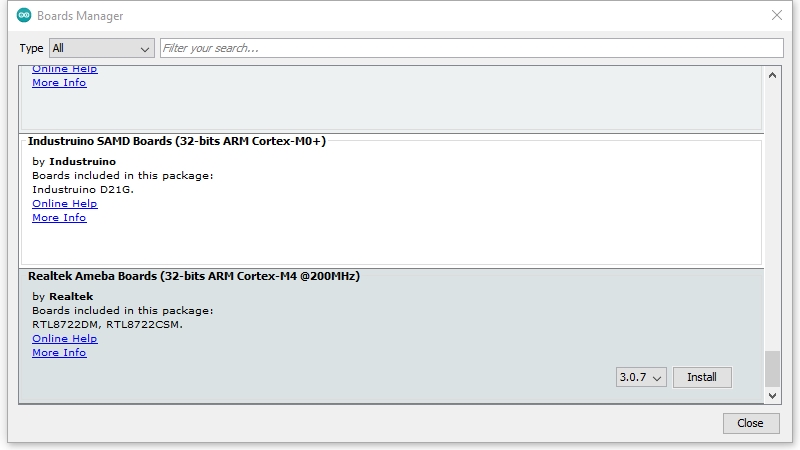

“Boards Manager”大約需要10~20秒來刷新所有硬件文件(如果網絡狀況不好，可能需要更長的時間)。每次連接新硬件時，我們都需要重新打開Boards Manager。因此，我們先關閉然後再次打開它。在列表中找到“Realtek AmebaD Boards (32-bits ARM Cortex-M33 @200MHz)”，點擊“Install”，Arduino IDE會自動開始下載AmebaD所需的文件。
AmebaD_Arduino_patch1_SDK”，請至少選擇 1 個 SDK。目前有 5 個最新發布的 SDK 選項。
“AmebaD_Arduino_patch2_Tools”，請根據您的作業系統進行選擇。有 Windows、Linux 和 MacOS。
“AmebaD_Arduino_Source_Code”，此部分為可選下載，用來參考最新原始碼。
下載選擇的文件，然後解壓（patch1 和patch2 是必須的）。有“Install_中文.doc”/“Install_中文.pdf”供您參考安裝步驟。根據您的系統，請運行“Offline_SDK_installation_tool”文件夾中的安裝工具。
安裝工具運行成功後，您可以打開Arduino IDE並選擇 “tools” -> “Board“ -> “Boards Manager…”。嘗試在列表中找到“Realtek AmebaD Boards (32-bits ARM Cortex-M33 @200MHz)”，點擊“Install”，Arduino IDE開始下載AmebaD所需的文件。

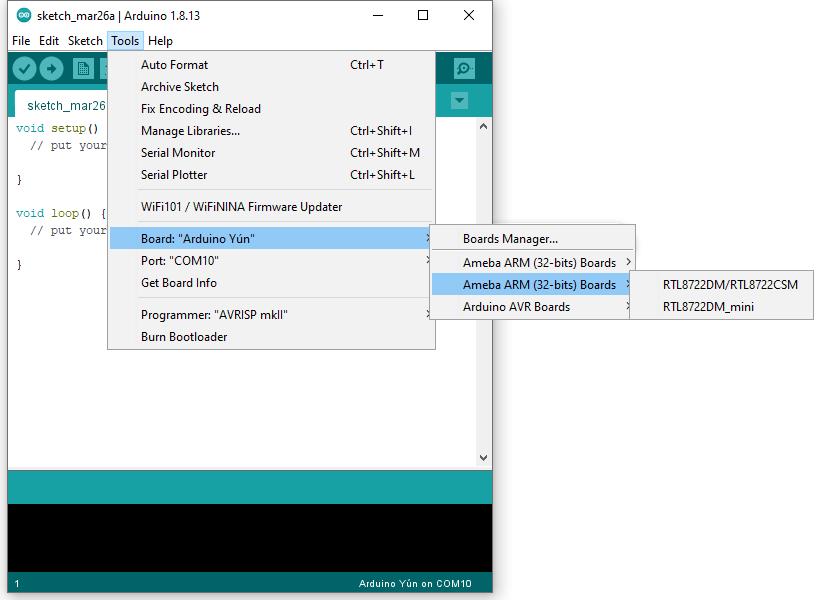

最後，我們在“tools”->“Board”->“Ameba ARM (32-bits) Boards”->“RTL8722DM MINI”中選擇了AmebaD作為當前連接的開發板:
嘗試第一個範例
步驟一、編譯和上傳

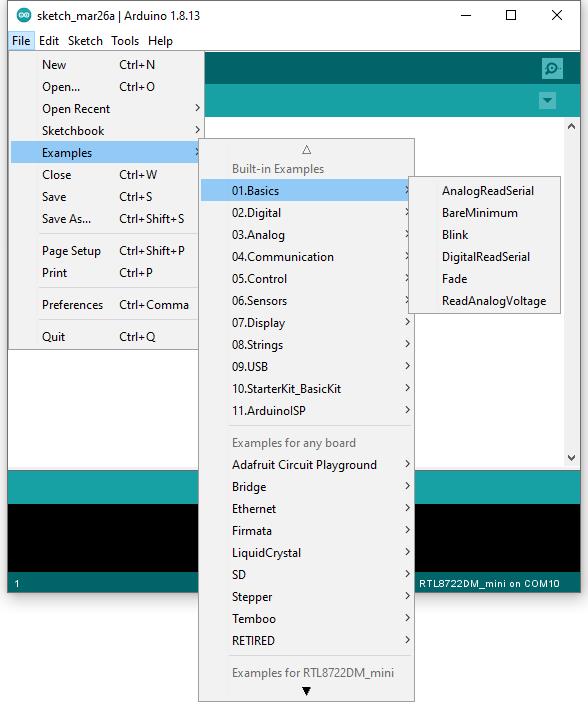

Arduino IDE 打開一個帶有完整示例代碼的新視窗。

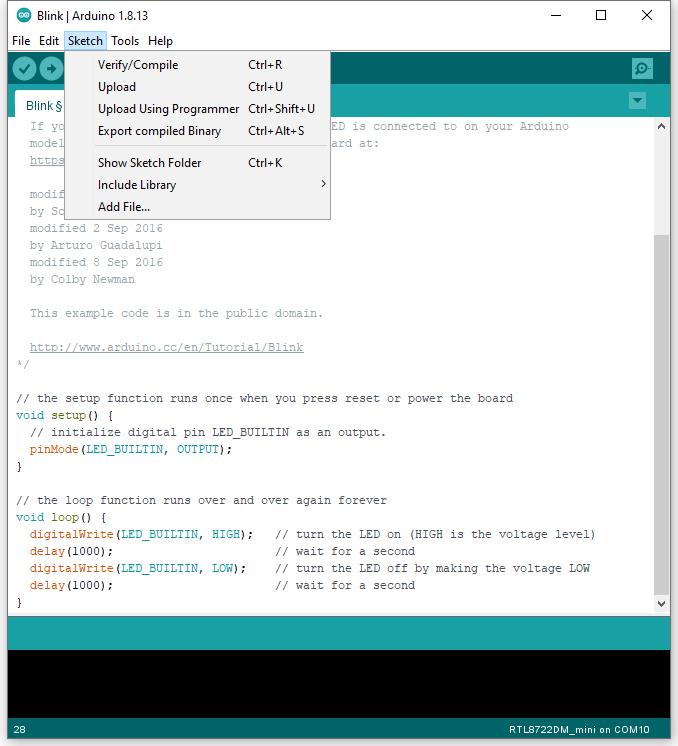

接下來，我們直接編譯示例代碼，點擊 “Sketch” -> “Verify/Compile”

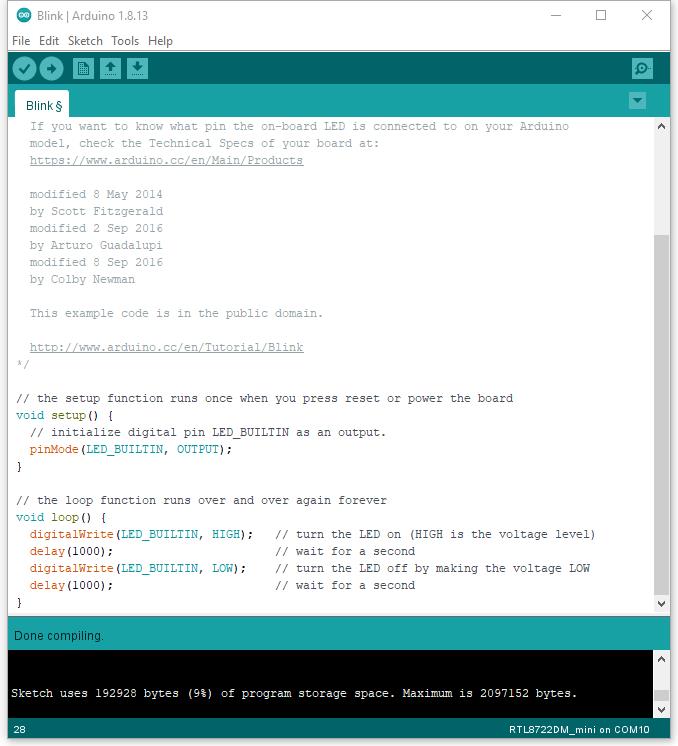

Arduino IDE在IDE窗口的底部區域打印編譯消息。編譯完成後，會得到如下圖所示的消息:

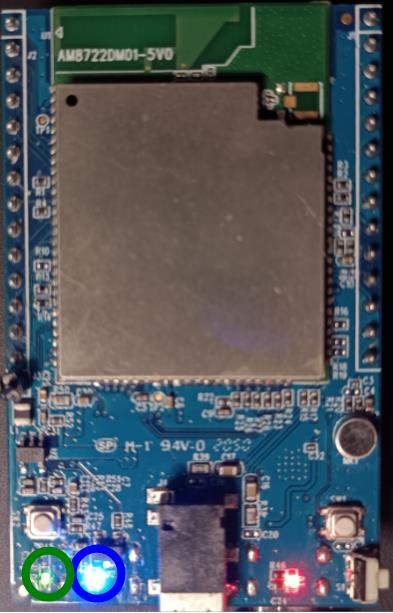

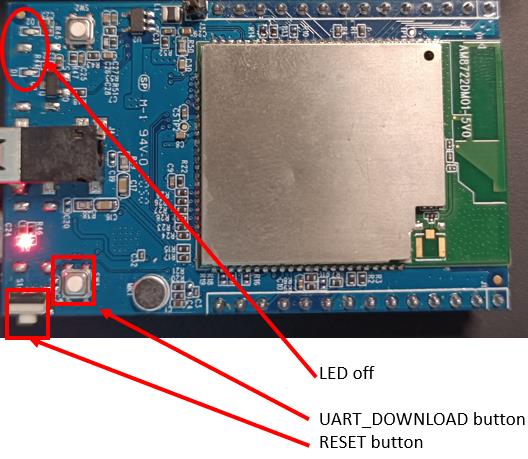

想要進入上傳模式，首先按住UART_DOWNLOAD按鈕不放，然後輕按RESET按鈕。上傳成功后，你可以看到板載的綠色和藍色 LED熄滅。
用戶可選擇檢查開發板是否進入上傳模式。 打開串行監視器並查找“#Flash Download Start”。請注意，某些串口終端可能會顯示如下圖所示的未知字符是正常的。

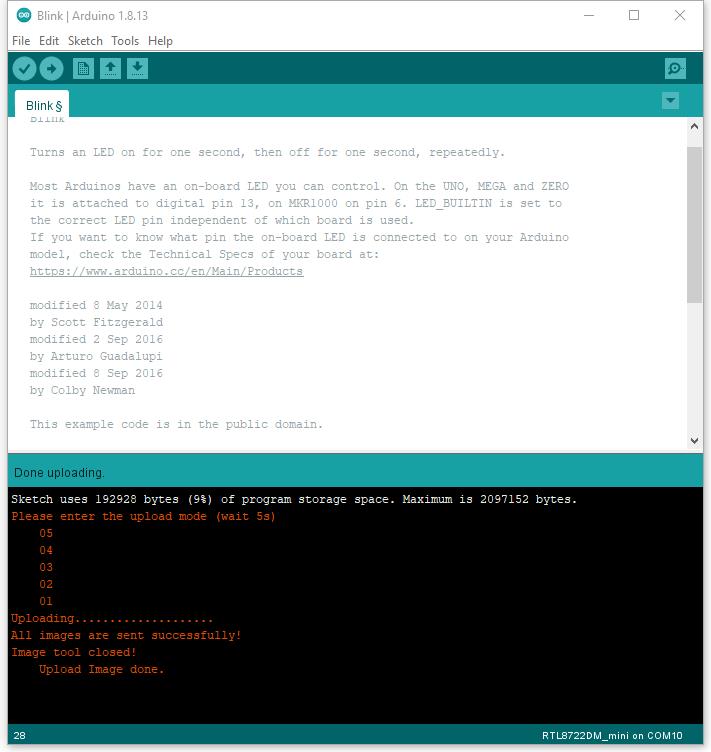

同樣，在上傳過程中IDE會自動顯示消息。上傳過程需要相當長的時間 (大約30秒到1分鐘)。上傳完成後，您會看到 “Done uploading” 消息。
步驟二、運行 Blink 示例
(End)
備註
如果您遇到任何問題，請參考 支援 。
